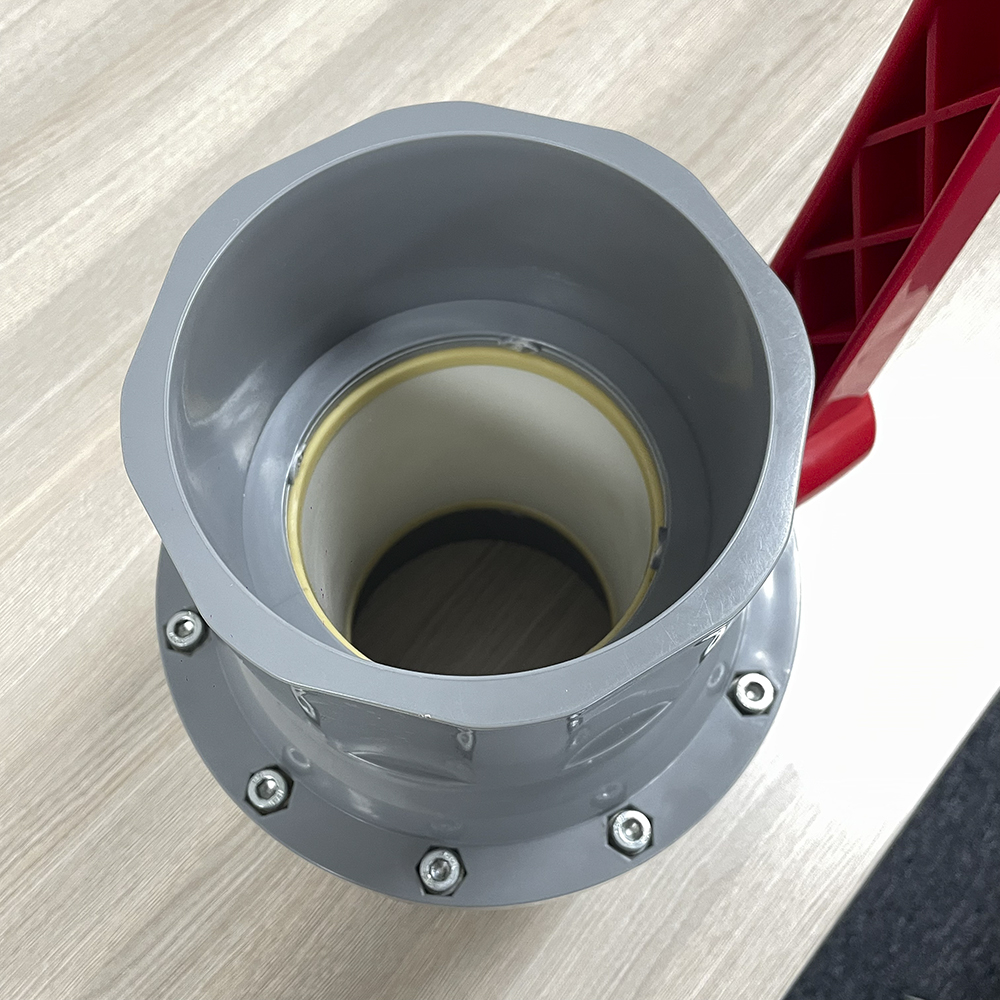

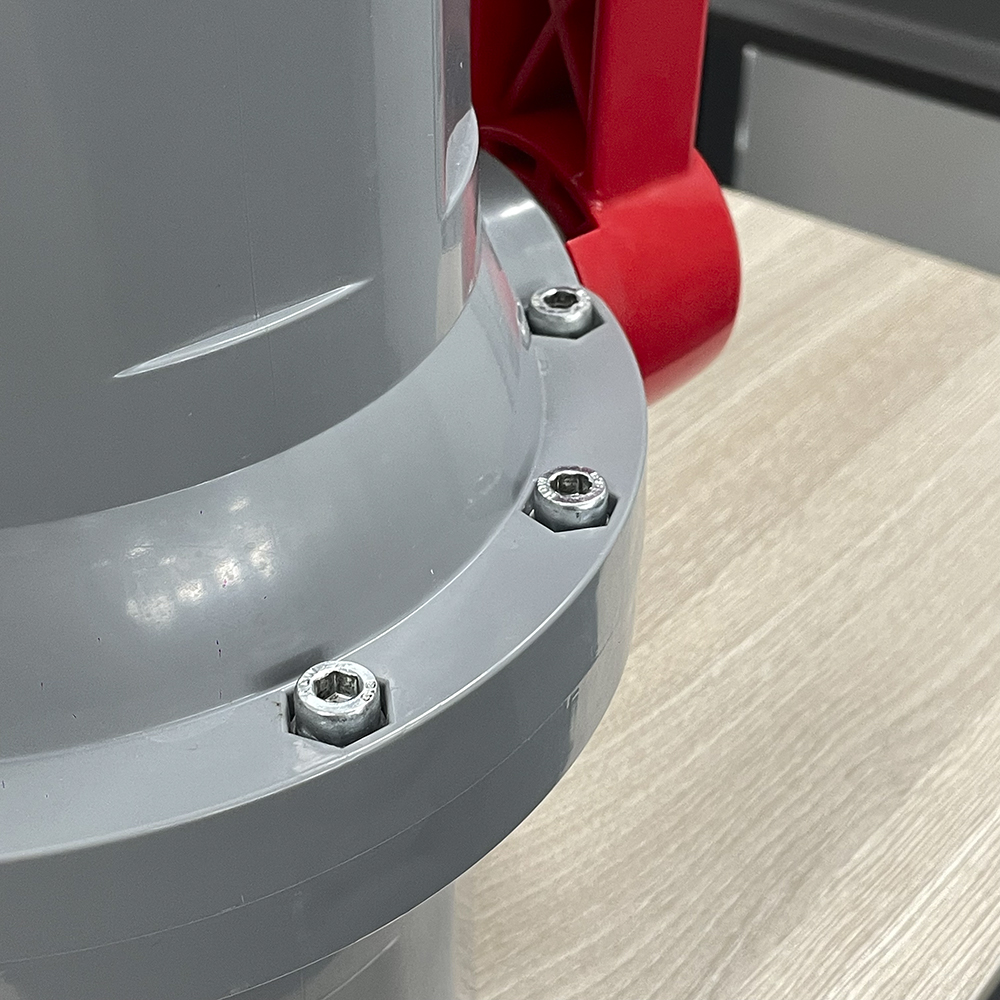

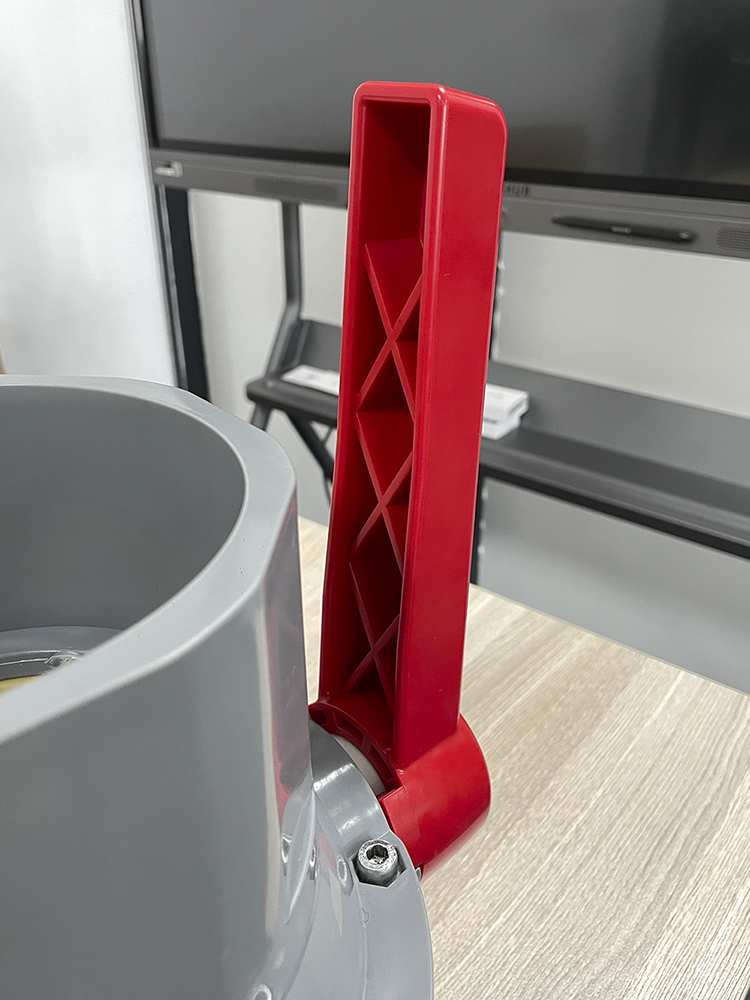

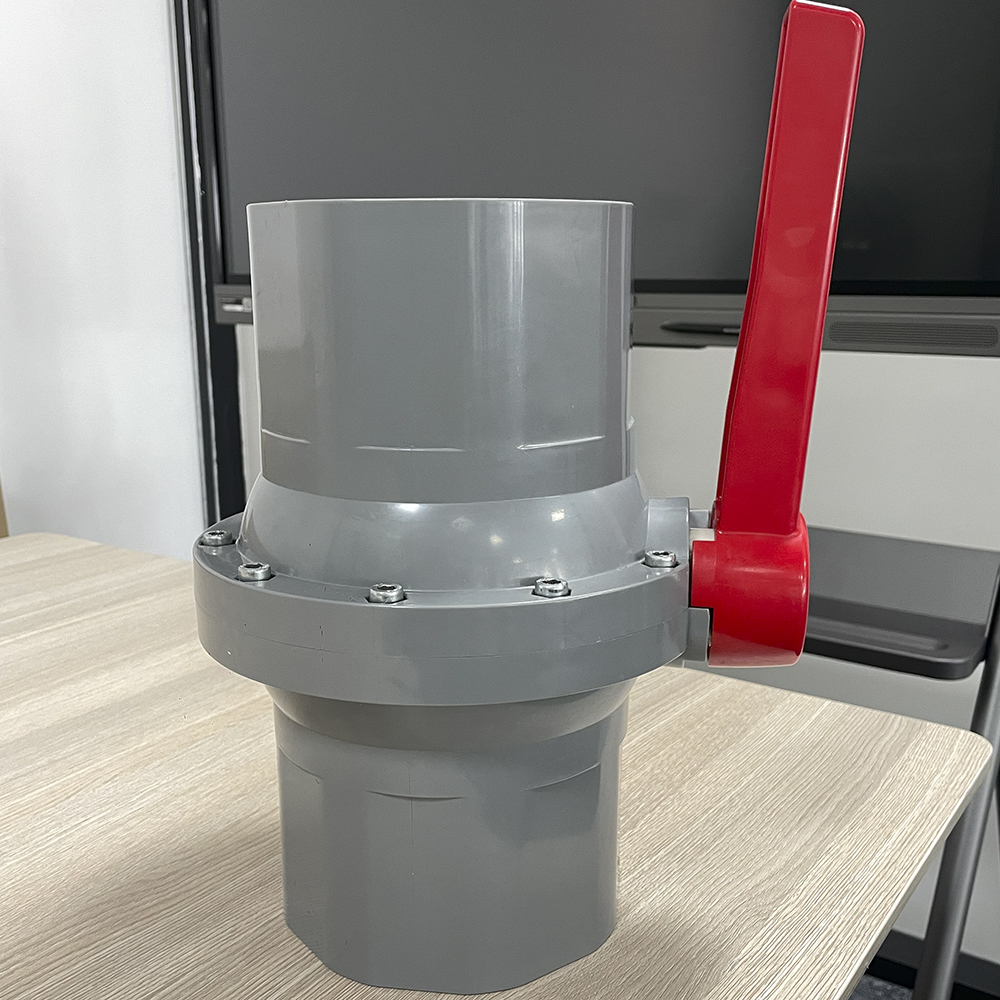

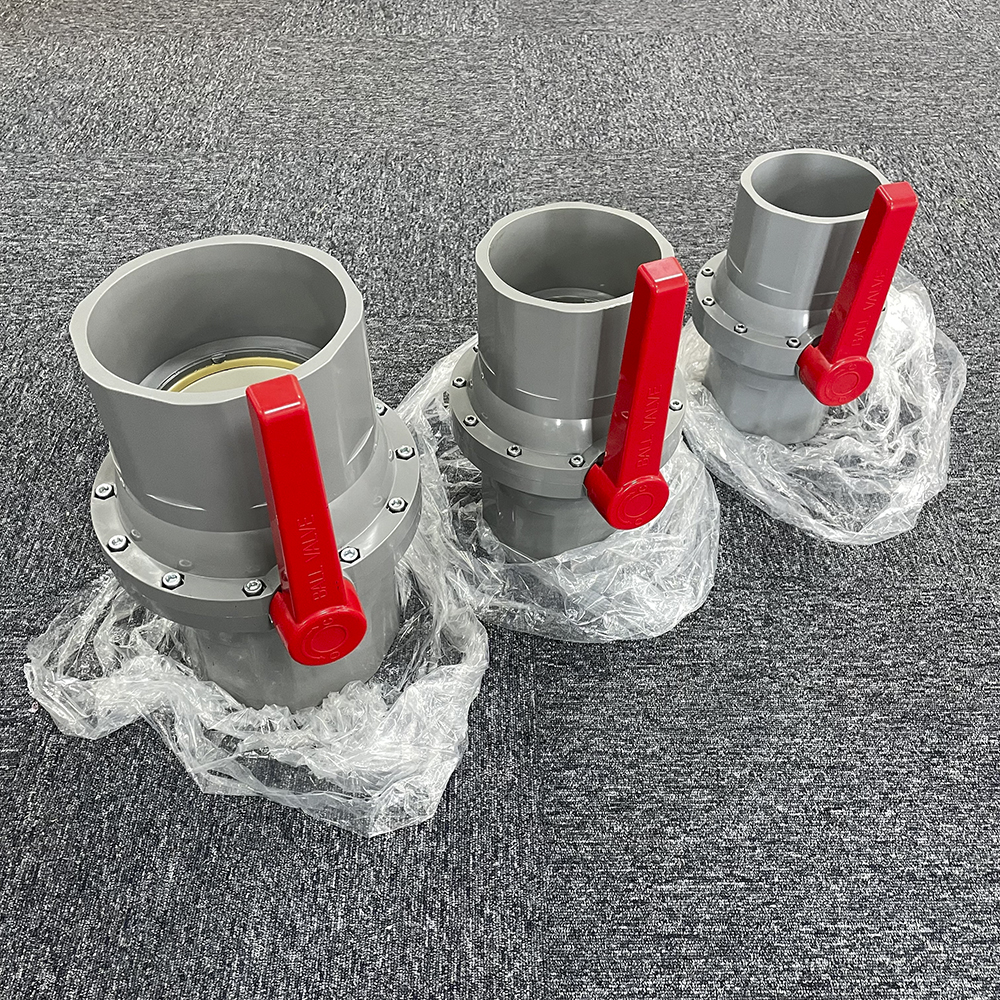

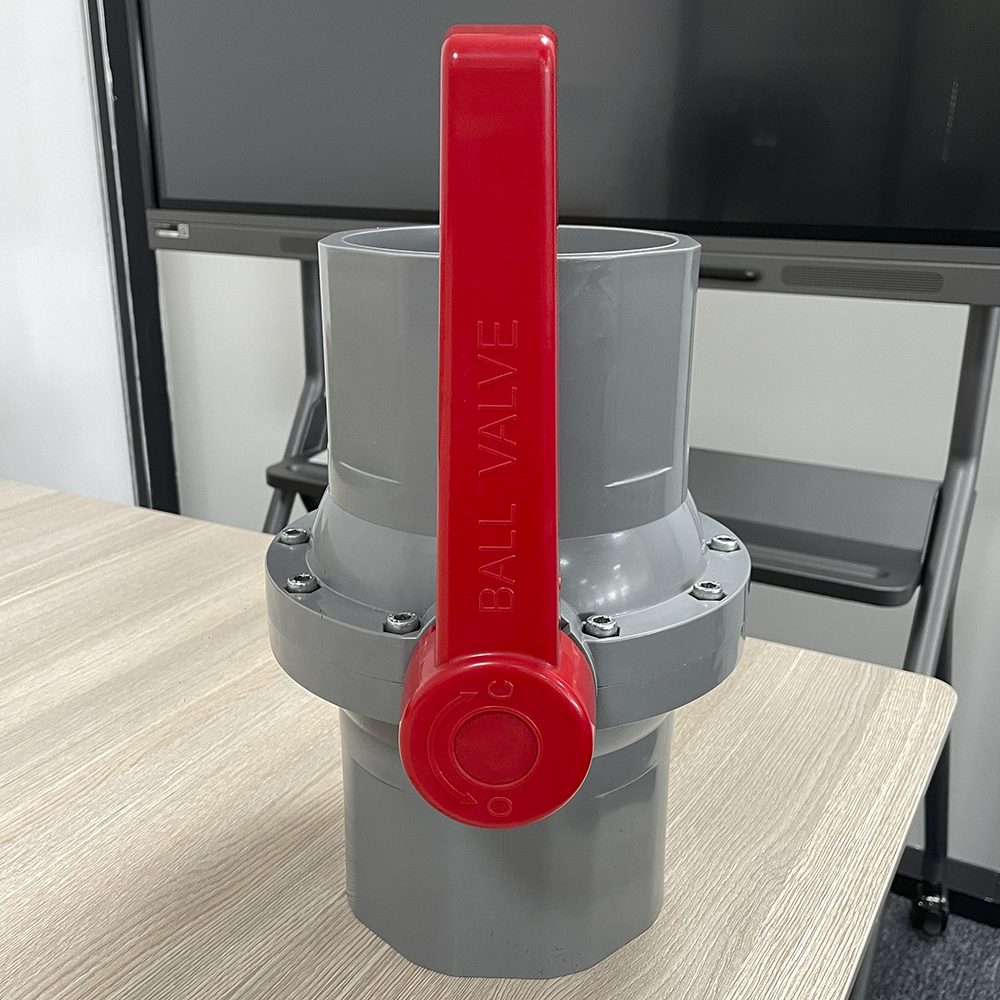

Hiina OEM kõrge kvaliteediga 140 mm 160 mm 168 mm 200 mm roostevabast terasest UPVC suuremõõtmeline kuulventiil projekti DN200 tehase ja tootjate jaoks

OEM kõrge kvaliteediga 140MM 160MM 168MM 200MM roostevabast terasest UPVC suur kuulventiil projekti DN200 jaoks

Lühike kirjeldus:

Kuulventiil
1. Pehmed värvid ja kompaktne disain
2. Lekkekindel töö;
3. Valgus- ja liitmikuotsad muudavad paigaldamise lihtsaks
4. Majanduslik, kuna odavamad transpordikulud ja pikk tööiga
5.Hästi ja kõrge kvaliteedikontroll
6. Keskkonnasõbralik, mittetoksiline
7. Ilmastikukindlus ja kulumiskindlus ning suurepärane keemiline vastupidavus
8. Laialdaselt kasutatav hoonetes, niisutussüsteemides, tööstuses ja basseinides
9. Väike tellimus on vastuvõetav
10. Kliendi disain ja logo on teretulnud

Suurus:140 mm 160 mm 168 mm 200 mm

Liigendots:ASTM BS DIN ISO JIS

Töörõhk:PN16

Saada meile e-kiri

Toote üksikasjad

KKK

Tootesildid

Legend ja füüsiline kaart

singleproducimg

Komponendi materjal

materjali spetsifikatsioon

EI.	Osa	Materjal	Kogus
1	KEHA	UPVC, CPVC	1
2	STEM O-rõngas	EPDM, FPM (NBR)	1
3	STEM	UPVC, CPVC	1
4	PALL	UPVC, CPVC	1
5	ISTME TIHEND	TPE, TPVC, TPO	2
6	ÜPP	PVC, ABS	1
7	KÄEPIDE	PVC, ABS	1
8	KRUVI	SS304, TERAS	1

Mudeli suuruse parameetrite võrdlustabel

MÕÕT												Ühik
MUDEL	DN		15	20	25	32	40	50	65	80	100
	SUURUS		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	Toll
	thd./tolli	NPT (tuumarelva leviku tõkestamise leping)	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	thd./tolli	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76,6	89,6	114,7	mm
		d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114,76	mm
		d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88,7	114.07	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50,3	63.3	75,3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37,5	44	52	60	74	93	110	135	mm
